Plaene zur U2-Verlaengerung - Wendeanlage Karlsplatz, Schnitte

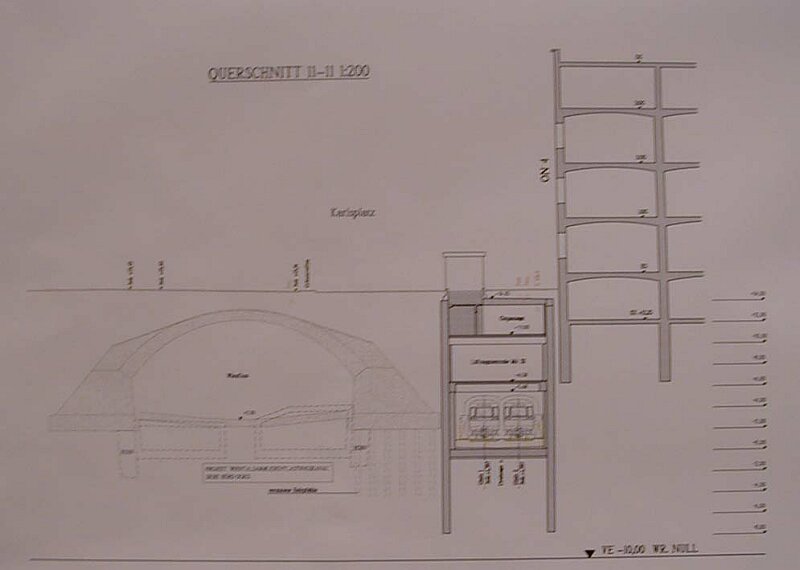

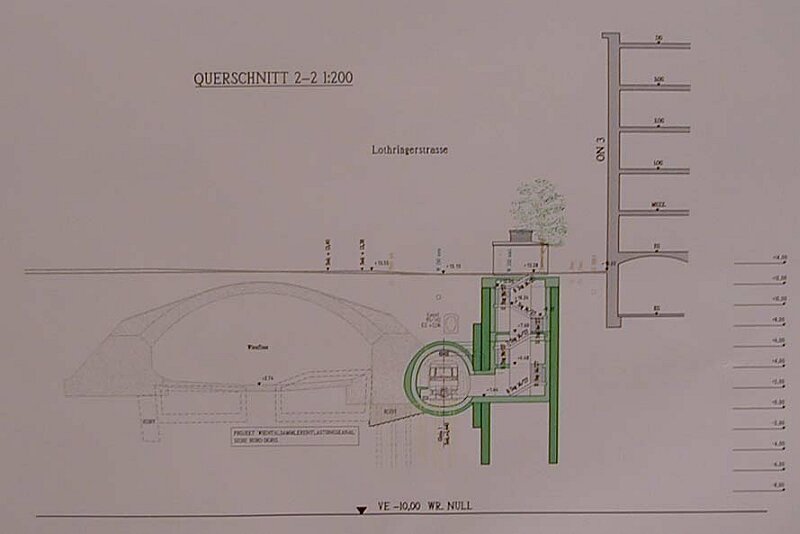

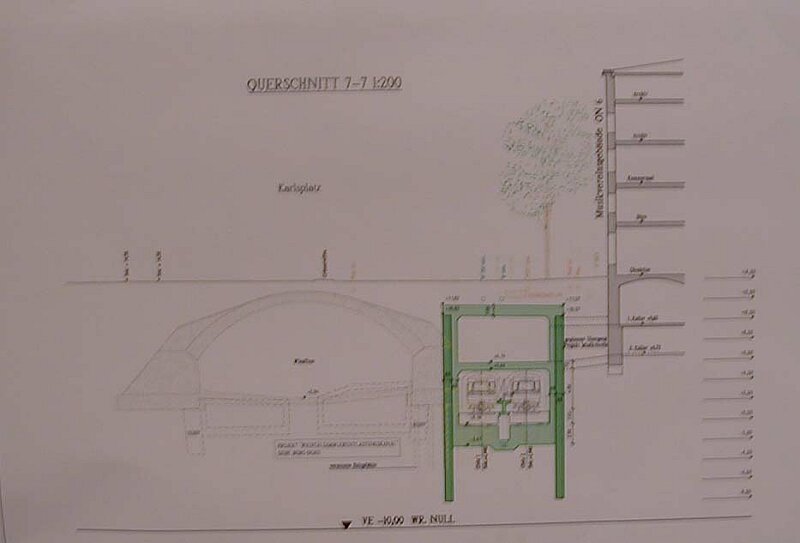

Hier 4 Schnitte, beginnend beim Schwarzenbergplatz. Gut sichtbar die Lage

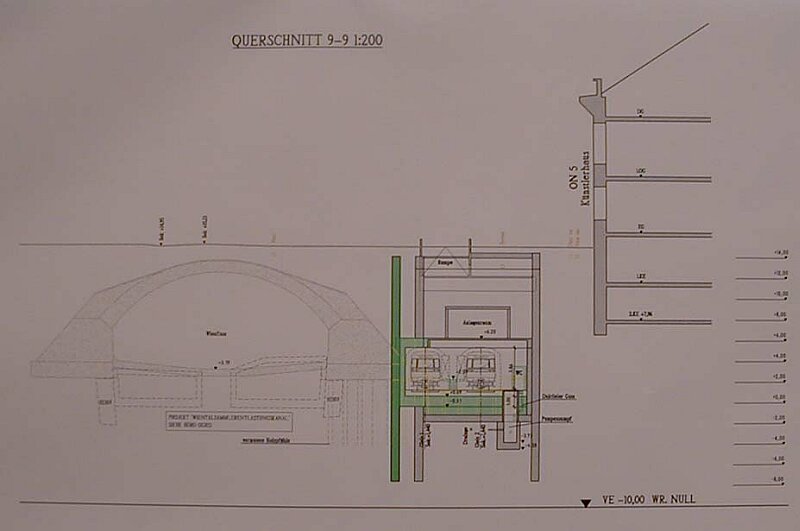

im Widerlager der Wienflusseinwölbung. Beim Schnitt 9 sieht man die
vorgesehe Wanne, die eingeplant war, um bei einer Verlängerung Tiefe zu
gewinnen. Diese wird jetzt nicht einfach zugeschüttet, sondern zubetoniert
(grün). Man sieht auch, dass die bestehende Wendeanlage nicht einfach
verlängert wird, sondern die Gleislage auch verschoben wird. Die ganze
Geschichte ist im Vergleich zum Ergebnis recht aufwendig.
